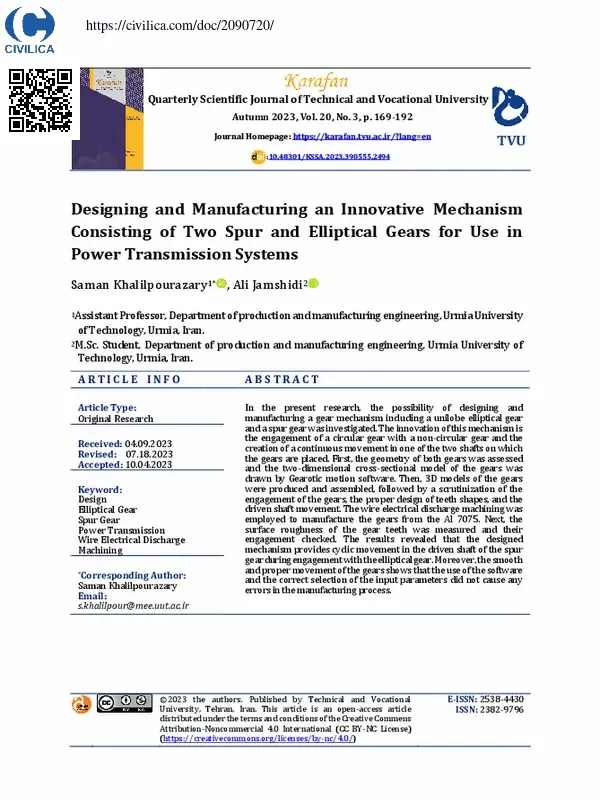

طراحی و ساخت مکانیزمی نوآورانه مشتمل بر دو چرخدنده بیضوی و ساده برای کاربرد در سیستم های انتقال قدرت

در این مقاله امکان طراحی و ساخت یک مکانیزم چرخدنده ­ای شامل یک چرخدنده بیضوی تک­ گوشه و یک چرخدنده ساده مورد بررسی قرار گرفته است. نوآوری این مکانیزم، درگیری یک چرخدنده دایروی با چرخدنده غیردایروی و ایجاد جابجایی پیوسته در یکی از دو شفتی است که چرخدنده ­ها بر روی آن قرار گرفته ­اند. ابتدا با توجه به الزامات موردنیاز برای ایجاد چنین مکانیزمی، پارامترهای هندسی هر دو چرخدنده تعیین و مدل­ مقطع دوبعدی چرخدنده ­ها توسط نرم­افزار گیراتیک موشن ترسیم گردید. سپس مدل ­های سه­ بعدی از چرخدنده ­ها ایجاد شده و نحوه درگیری چرخدنده­ ها، طراحی مناسب دندانه­ ها و حرکت شفت متحرک در حالت مونتاژ بررسی شد. فرآیند برش سیم نیز برای تولید مدل واقعی چرخدنده ­ها از جنس آلومینیوم ۷۰۷۵ به کار رفت. در ادامه زبری سطح دندانه های چرخدنده­ ها اندازه ­گیری و با مونتاژ آنها، نحوه درگیری بین چرخدنده­ ها بررسی شد. نتایج نشان می ­دهد که مکانیزم طراحی شده امکان ایجاد حرکت سیکلی در شفت متحرک که چرخدنده ساده را بر روی آن نصب شده است در حین درگیری با چرخدنده بیضوی به خوبی فراهم می ­نماید. همچنین حرکت روان و مناسب چرخدنده­ ها نشان می ­دهد که طراحی انجام شده دارای صحت مناسبی بوده و استفاده از نرم ­افزار و انتخاب درست پارامترهای ورودی به آن، خطایی در مرحله ساخت ایجاد نکرده است.

کلیدواژه ها:

طراحی ، چرخدنده بیضوی ، چرخدنده ساده ، انتقال قدرت ، برش سیم
