آنتن های نانو استریپ (Nano Strip) الکترونیکی (نانو آنتن های با مبنای گرافن)

10 خرداد 1402 - خواندن 12 دقیقه - 656 بازدید




یکی از مسائلی که در تکنولوژی نانو هنوز به خوبی حل نشده است اینست که چگونه ارتباط الکتریکی بین تجهیزات نانو الکترونیکی و دنیای ماکروسکپی برقرار گردد بدون آنکه قابلیت های این عناصر نانو را از دست بدهیم.

یکی از این حوزه ها و کارکرد های جدید فناوری نانو، نانو آنتن ها می باشند که در حوزه های مختلفی از جمله نانو سنسورها، نانو شبکه های ارتباطی، تولید انرژی الکتریکی و سایر موضوعات مشابه کاربرد داشته و به عنوان یکی از زمینه های روز توسعه فناوری نانو مطرح می باشند. در مقایاس نانو، آنتن های با مبنای گرافن برای انتقال امواج EM مورد استفاده قرار می گیرند. گرافن عبارتست از صفحه ای بسیار باریک تک اتمی از اتمهای محدود شده ی کربن که روی یک شبکه کریستالی قرار گرفته اند. با توجه به ابعاد بسیار پایین نانو سنسور ها، نانو آنتن ها برای اینکه قابل استفاده باشند لازم است که فرکانس کاری بسیار بالا باشد. هرچند استفاده از گرافن تا حد زیادی به حل این مشکل کمک می کند.شبکه نانو دارای پتانسیلهای ارتباطی و پردازشی بیشتری است که غلبه بر محدودیتهای دستگاه نانو مستقل از طریق همکاری دستگاههای نانو را دارد.با توجه به توسعه تکنولوژی ساخت تجهیزات در ابعاد نانو، امکان ساخت نانو آنتن ها و استفاده از آنها در کاربردهای مختلف، فراهم گردیده است.ارتباط بین دستگاههای نانو یک چالش اساسی است که مربوط به توسعه نانو آنتن ها و گیرنده های الکترو مغناطیسی مربوطه است. کاهش اندازه آنتن سنتی به صد ها نانو متر منجر به فرکانس عملکرد های بسیار بالا میشود . در فرکانس های باند THz ، پهنای باند بسیار بزرگ موجود منجر به از بین رفتن مسیر بسیار بالاتر از باند های فرکانس پایین تر میشود.موضوع طراحی و ساخت آنتن هایی که بتوانند در نانو سیستم ها مورد استفاده قرار گرفته و حتی کارکردهای جدیدی را به دنیای صنعت معرفی نمایند بسیار مهم بوده و به موضوع تازه ای در صنعت برق و فناوری نانو تبدیل شده است.از آنجایی که نانو آنتن ها توانایی جذب زاویه ای وسیعی دارند، حتی در صورت تابش مایل خورشیدی به سطح صفحه خورشیدی میزان بازده آنها تاحد قابل توجهی حفظ می شود. این سیستم همچنین میتواند انرژیتابیده شده از طرف زمین یا همان تشعشعات زمینی که ناشی از تابشه ای روزانه خورشید به سطح زمین هستند و در طو ل مو جهای 10 میکرومتر،یعنی فرکانس های حدود 90 تراهرتز رخ می دهند را جذب کند.



از آنجایی که استفاده از نانو آنتن های نوری برای جمع آوری انرژی خورشیدی ارائه دهنده یک راه حل عملی با راندمان بالا نسبت به سایر فناوری های فتوولتاییک رایج مثل پنل های خورشیدی است، منجر به توسعه سریع درصنعت نانو و مواد نوری شده است.هنگامی که موج الکترومغناطیسی خورشیدی به سطح نانو آنتن برخورد میکند یک جریان متغیر با زمان روی سطح نانوآنتن ایجاد شده و در نتیجه ولتاژی در محل شکاف تغذیه آن تولید می شود.آنتن وسیله ای است که میتواند موج الکترومغناطیسی موجود در فضا رادریافت کند .جهت ریافت موج الکترومغناطیسی خورشیدی توسط آنتن باید ابعاد آنتن در مرتبه ای از اندازه طول موج ورودی به سطح آن باشد، لذا جهت دریافت تابش های خورشیدی که طول موج های ناحیه فروسرخ،مرئی و فرابنفش را شامل میشوند به آنتنی با ابعاد نانومتر نیاز است .از آنجایی که استفاده از نانو آنتن های نوری برای جمع آوری انرژی خورشیدی ارائه دهنده یک راه حل عملی با راندمان بالا نسبت به سایر فناوری های فتوولتاییک رایج مثل پنل های خورشیدی است، منجر به توسعه سریع درصنعت نانو و مواد نوری شده است.در حالت کلی جهت دریافت موج الکترومغناطیسی موجود در فضا، باید ابعاد آنتن در مرتبه ای از اندازه طول موج ورودی به سطح آن باشد. با توجه به ابعاد بسیار پایین نانو سنسور ها، نانو آنتن ها برای اینکه قابل استفاده باشند لازم است که فرکانس کاری بسیار بالا داشته باشد. استفاده از گرافن تا حد زیادی به حل این مشکل کمک می کند. سرعت انتشار امواج در CNT ها و GNR ها می تواند تا 100 برابر کمتر از سرعت آن در خلا باشد و این مساله به ساختار فیزیکی، دما و انرژی دارد.بر این اساس فرکانس تشدید نانو آنتن های مبتنی بر گرافن می تواند دو مرتبه کمتر از نانو آنتن های مبتنی بر مواد نانو کربنی باشد. از نظر ریاضی و تئوری ثابت شده است که نانو تیوب کربنی شبه فلزی می تواند وقتی که یک ولتاژ متغیر با زمان به طرفین آن اعمال شود تابش های تراهرتزی داشته باشد.

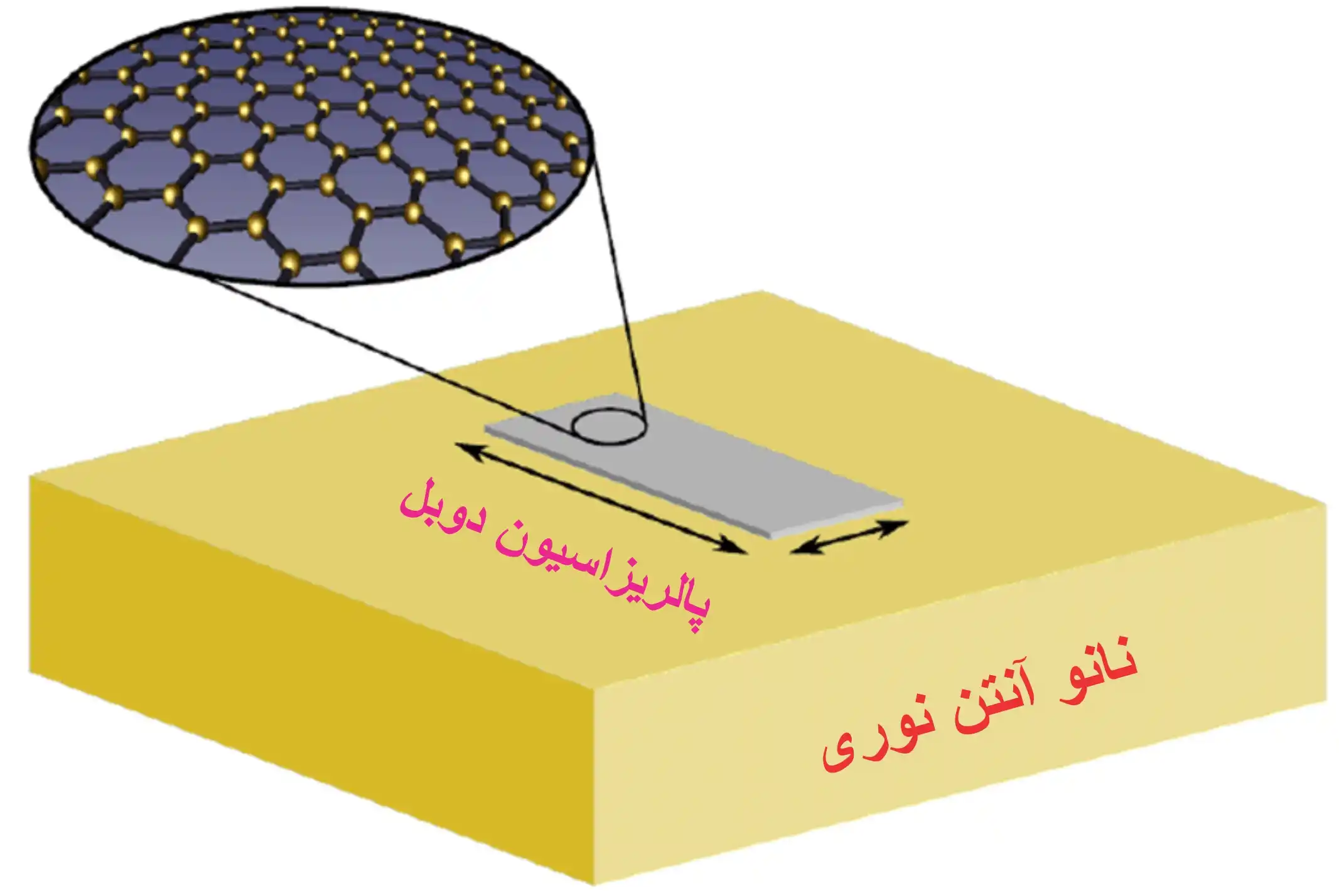

یک نانو آنتن نوری با پالریزاسیون خطی و طول 2/λ که پهنای باند نسبی 11 %دارد، قادر به جمع آوری حدود pW 75.2 خواهد بود.برای همین مشخصات در صورت استفاده از آنتن با پالریزاسیون دوبل،توان pW 5.5 حاصل خواهد گردید. با توجه به پایین بودن توان دریافتی هر نانو آنتن مستقل،استفاده از آرایه های آنتی در این سلول مرسوم می باشد که قوانین و روشهای خاص خود را نیز دارد.آنتن وسیله ای است که میتواند موج الکترومغناطیسی موجود در فضا رادریافت کند .جهت دریافت موج الکترومغناطیسی خورشیدی توسط آنتن باید ابعاد آنتن در مرتبه ای از اندازه طول موج ورودی به سطح آن باشد، لذاجهت دریافت تابش های خورشیدی که طول موج های ناحیه فروسرخ،مرئی و فرابنفش را شامل میشوند به آنتنی با ابعاد نانومتر نیاز است .از آنجایی که استفاده از نانوآنتن های نوری برای جمع آوری انرژی خورشیدی ارائه دهنده یک را ه حل عملی با راندمان بالا نسبت به سایر فناوری های فتوولتاییک رایج مثل پنل های خورشیدی است، منجر به توسعه سریع در صنعت نانو و مواد نوری شده است.اندوکتانس جنبشی در واحد طول نانو لوله ده هزار برابر بزرگتر است از اندوکتانس مغناطیسی در واحد طول آنتن های معمولی میباشد. بنابر این سرعت موج 100 بار کوچکتر از سرعت نور خواهد بود. راندمان یک آنتن نانولوله ای کالسیک از مرتبه -90dB می باشد که به دلیل تلفات مقاومتی خواهد بود. این در حالی است.ابعاد آنتن و مجموعه نانو سیستم یا نانو سنسور، فرکانس کاری، تلفات توان، محدوده و ابعاد شبکه سنسوری، ساختار و امکانات سیستم تغذیه و بستر فیزیکی ارتباطی بین بخش های مختلف یک سیستم نانو، عوامل و پارامتر های عمده ای هستند که هر یک به نوعی تعیین کننده بوده و قابلیت ساخت و عملکرد سیستم نهایی را تعیین می نمایند.میتوان از ساختارهای گرافن برای ساخت نانو آنتن ها استفاده نموده و این ساختار با ارزش می تواند نقش بسیار اساسی ایفا نماید.ساخت نانو آنتن ها در کاربرد های مختلف سیستم های مخابراتی و ارتباطی مشترک با سیستم های نانو مقیاس،  زمینه ها و کارکردهای جدیدی از تجهیزات و سیستم های مخابراتی نانو الکترونیک پایه میباشد .



از آنجایی که نانو آنتن ها توانایی جذب زاویه ای وسیعی دارند، حتی در صورت تابش مایل خورشیدی به سطح صفحه خورشیدی میزان بازده آنها تاحد قابل توجهی حفظ می شود. این سیستم همچنین میتواند انرژی تابیده شده از طرف زمین یا همان تشعشعات زمینی که ناشی از تابشه ای روزانه خورشید به سطح زمین هستند و در طول موجهای 10 میکرومتر،یعنی فرکانس های حدود 90 تراهرتز رخ می دهند را جذب کند.به همین دلیل نانو آنتن های سیستم رکتنا خورشیدی با جمع آوری این تشعشعات درطی شب و یا در شرایط آب و هوایی بد نیز می توانند به تولید انرژی الکتریکی بپردازند .در حال حاضر ساختارهای دیودی و آنتنی به کار رفته در رکتنا خورشیدی با استفاده از روش طرح نگار الکترونی ساخته میشوند. هر چند این روش ساخت، برای تولید در مقیاسهای آزمایشگاهی و تحقیقاتی پر هزینه و وقت گیر است، اما اگر این ساختار ها در حجم وسیع و با روش مناسب تولید گردند، موجب کاهش هزینه و سرعت در فرآیند ساخت می شوند.لازم به ذکر است رکتنا Rectenna در سالهای اخیر خصوصا در موضوع انتقال توان در باند مایکروویو مورد مطالعه قرار گرفته است.برای نمونه در حالت تئوری برای تک فرکانس 9.2 GHz ، بیش ار 10 درصد راندمان پیش بینی شده است. البته این در حالی است که راندمان عملی ساخت این ادواد ممکن است کمی متفاوت باشد و باید در عمل مشخص گردد.آنتن دیپل با پالریزاسیون خطی و طول 2/λ که پهنای باند نسبی 11 %دارد، قادر به جمع آوری حدود pW 75.2 خواهد بود.برای همین مشخصات در صورت استفاده از آنتن با پالریزاسیون دوبل،توان pW 5.5 حاصل خواهد گردید. با توجه به پایین بودن توان دریافتی هر آنتن مستقل،استفاده از آرایه های آنتی در این سلول مرسوم می باشد که قوانین و روشهای خاص خود را نیز دارد.از  آنجایی که نانو آنتن ها توانایی جذب زاویه ای وسیعی دارند، حتی در صورت تابش مایل خورشیدی به سطح صفحه خورشیدی میزان بازده آنها تاحد قابل توجهی حفظ می شود. این سیستم همچنین میتواند انرژی تابیده شده از طرف زمین یا همان تشعشعات زمینی که ناشی از تابشه ای روزانه خورشید به سطح زمین هستند و در طول موجهای 10 میکرومتر ، یعنی فرکانس های حدود 90 تراهرتز رخ می دهند را جذب کند.

به همین دلیل نانو آنتن های سیستم رکتنا خورشیدی با جمع آوری این تشعشعات درطی شب و یا در شرایط آب و هوایی بد نیز می توانند به تولید انرژی الکتریکی بپردازند .در حال حاضر ساختار های دیودی و آنتنی به کار رفته در رکتنا خورشیدی با استفاده از روش طرح نگار الکترونی ساخته میشوند. هر چند این روش ساخت، برای تولید در مقیاسهای آزمایشگاهی و تحقیقاتی پر هزینه و وقت گیر است، اما اگر این ساختار ها در حجم وسیع و با روش مناسب تولید گردند، موجب کاهش هزینه و سرعت در فرآیند ساخت می شوند.هنگامی که موج الکترو مغناطیسی خورشیدی به سطح نانو آنتن برخورد میکند یک جریان متغیر با زمان روی سطح نانو آنتن ایجاد شده و در نتیجه ولتاژی در محل شکاف تغذیه آن تولید می شود.



هنگامی که موج الکترومغناطیسی خورشیدی به سطح نانوآنتن برخورد میکند یک جریان متغیر با زمان روی سطح نانوآنتن ایجاد شده و در نتیجه ولتاژی در محل شکاف تغذیه آن تولید می شود .از این رو با جایگذاری یکسوسازی یا Rectifying Antenna مناسب در محل شکاف تغذیه نانو آنتن، توان DC مطلوب تولید می گردد .در سیستم رکتنا خورشیدی میلیون ها عدد نانو آنتن به همراه یکسو ساز مناسب در کنار یکدیگر قرار میگیرند و هر یک به صورت جداگانه به تولید انرژی الکتریکی با استفاده از نور خورشید می پردازند.تبدیل انرژی نورانی خورشید که توسط آنتن جذب گردیده است، توسط یکسوساز مناسب صورت می گیرد. دیود های مناسب این رنج فرکانسی 12 MIM ها می باشند.از آنجایی که نانو آنتن ها توانایی جذب زاویه ای وسیعی دارند، حتی در صورت تابش مایل خورشیدی به سطح صفحه خورشیدی میزان بازده آنها تاحد قابل توجهی حفظ می شود. این سیستم همچنین میتواند انرژیتابیده شده از طرف زمین یا همان تشعشعات زمینی که ناشی از تابشه ای روزانه خورشید به سطح زمین هستند و در طو ل مو جهای 10 میکرومتر،یعنی فرکانس های حدود 90 تراهرتز رخ می دهند را جذب کند، به همین دلیل نانوآنتن های سیستم رکتن خورشیدی با جمع آوری این تشعشعات درطی شب و یا در شرایط آب و هوایی بد نیز می توانند به تولید انرژی الکتریکی بپردازند.
