سیستم رکتیفایرهای شارژر باتری نیروگاه رامین اهواز

رکتیفایر یا یکسو کننده (Rectifier) یک دستگاه الکتریکی است که جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل می کند و فقط در یک جهت جریان می یابد و به عنوان شارژر باطری نیز ارائه می گردد. رکتیفایرها در نیروگاه های روسی از جمله شرکت مدیریت تولید برق اهواز-نیروگاه رامین معمولا از نوع ВАЗП می باشند که برای شارژ باتری های اسیدی (АБ)که نیاز به شارژ مجدد دائمی دارند و همچنین کارکرد باتری ها در حالت موازی و جداگانه در حالت شارژ و دشارژ طراحی شده اند. به عنوان یک منبع ولتاژ ثابت قابل تنظیم، رکتیفایرهای ВАЗП در کلیه صنایع نیز استفاده می شوند.

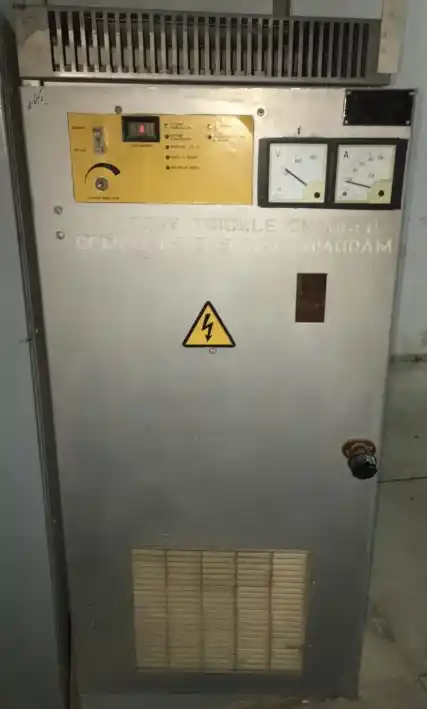

شکل (1) رکتیفایر روسی نوع ВАЗП نصب شده در نیروگاه رامین اهواز

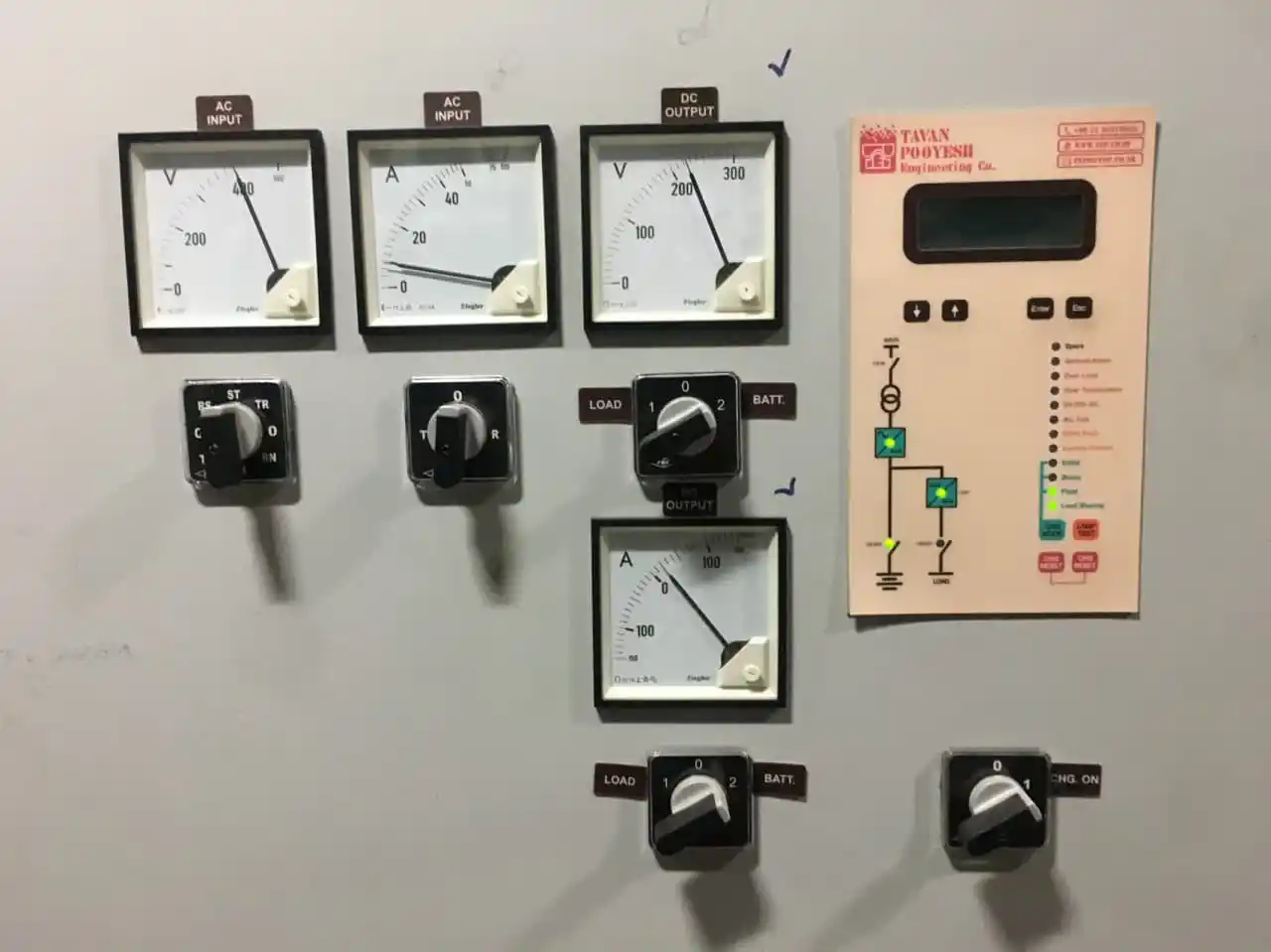

شکل (2) رکتیفایر ایرانی سری C3150 شرکت توان پویش نصب شده در واحد 3 نیروگاه رامین اهواز

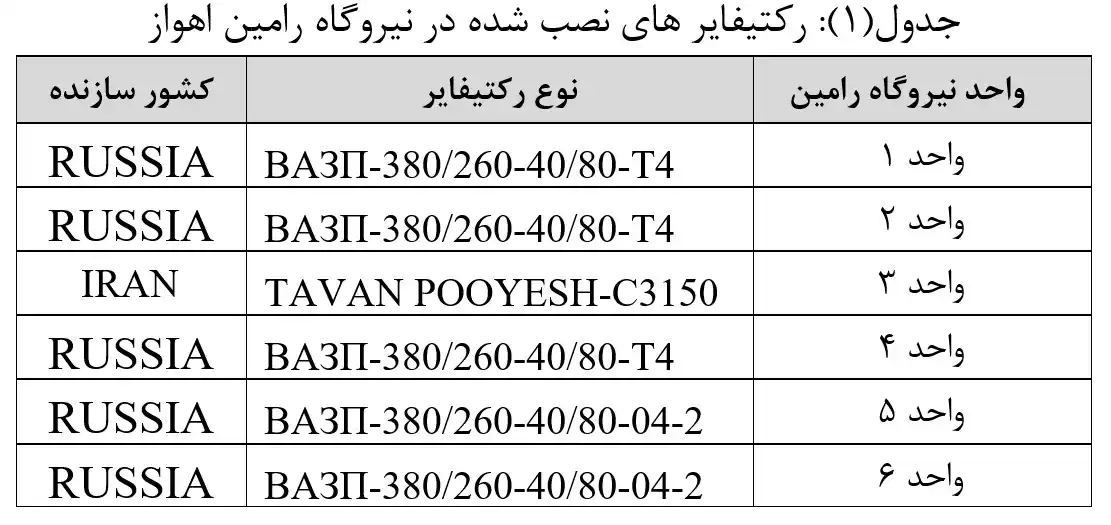

ВАЗП-Х-Х УХЛ4-Х:

В رکتیفایر؛

А واحد؛

З شارژر؛

П قابل شارژ؛

Х ولتاژ خروجی نامی، V (260؛ 380/260)؛

X جریان خروجی نامی، A (40/80؛ 80)؛

УХЛ4 نسخه اقلیمی و دسته قرار دادن طبق GOST 15150-69.

Х نسخه (1 - بدون فیلترهای صاف کننده؛ 2 - با فیلتر صاف کننده القایی-خازنی؛ 3 - با دو کانال مستقل:

کانال 1 - برای شارژ مجدد باتری های اصلی با امواج ولتاژ کوچک و همچنین برای شارژ و تخلیه باتری ها با انتقال برق به شبکه جریان متناوب.

کانال 2 - برای شارژ مجدد عناصر اضافی " хвостовых " و تشکیل سلول های باتری جداگانه.

_{طراحی ВАЗП}

1. طراحی این واحد بر اساس یک قاب داخلی П شکل ساخته شده از کانال سوراخ خم شده است که در یک پانل تاشو خارجی نصب شده است. پانل از دو قاب جانبی تشکیل شده است که با یک قاب بالا و پایین، پانل های جانبی و عقب و یک درب جلو بسته می شود. روی درب پانل واحدهای نسخه 1 و 2 نصب شده است: یک صفحه کنترل، یک تنظیم کننده ولتاژ، یک ترانسفورماتور قدرت سیستم کنترل، یک صفحه اطلاعات، یک کلید "جریان / ولتاژ" و یک سوئیچ حالت کار. قاب داخلی شامل یک واحد تریستور توان، قطع کننده مدار، یک چوک، یک پانل اتصال بار و شبکه، یک پانل حفاظتی، یک ترانسفورماتور قدرت و یک فیلتر LC (برای واحدهای نسخه 2 و کانال 1 نسخه 3) است. در نسخه 3 واحد، درب علاوه بر این به یک پانل کنترل کانال 2، یک پانل معکوس، یک تنظیم کننده ولتاژ کانال 2، ابزار اندازه گیری کانال 2 و یک سوئیچ حالت عملکرد کانال 1 مجهز شده است. روی قاب یک بلوک تریستور برق کانال 2، یک چوک، یک پانل سوئیچینگ "شارژ/دشارژ باتری"، یک کلید اتوماتیک برای کانال 2 وجود دارد. پانل اتصال دارای گیره های اضافی برای اتصال به کانال 2 و فیوزهای محافظ برای کانال 1 است. سرمایش واحدها هوای طبیعی است. برای حمل دستگاه روی سقف، پیچ های چشمی در نظر گرفته شده است.

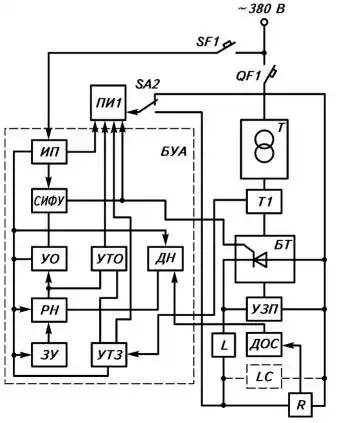

شکل 3 -بلوک دیاگرام واحدهای رکتیفایر نوع ВАЗП نسخه 1 و 2

بلوک دیاگرام واحدهای نوع ВАЗП نسخه 1 و 2:

БУА -واحد کنترل واحد ؛

ПИ1 - پانل اطلاعات؛

ИП - منبع تغذیه؛

УО - بدن مدیریت؛

РН - تنظیم کننده ولتاژ؛

ЗУ - دستگاه اصلی؛

УТО - واحد قطع فعلی؛

УТЗ - واحد حفاظت فعلی؛

ДН - سنسور ولتاژ؛

T1 - سنسور جریان؛

T - ترانسفورماتور قدرت؛

БТ - واحد تریستور؛

УЗП - واحد حفاظت از اضافه ولتاژ تریستور؛

ДОС - سنسور بازخورد؛

L - دریچه گاز؛

R - بار؛

SA2 QF1- سوئیچ جریان/ولتاژ.

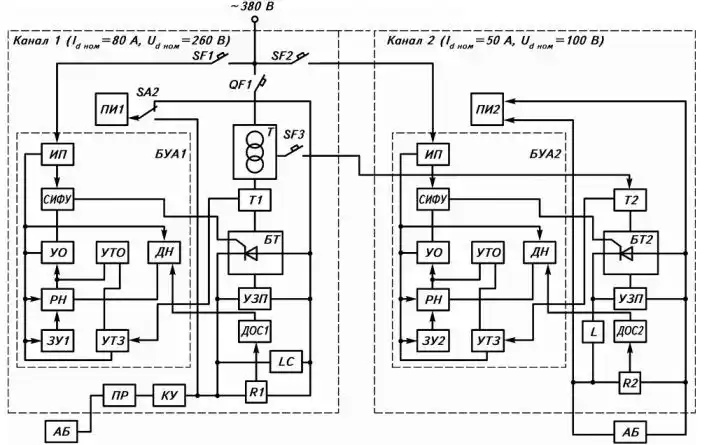

شکل 4 -بلوک دیاگرام واحدهای رکتیفایر نوع ВАЗП نسخه 3

بلوک دیاگرام واحدهای نوع ВАЗП، نسخه 3: ПИ2 - پانل با ابزار اندازه گیری. КУ - دستگاه سوئیچینگ؛ ПР - فیوزها؛ по بقیه طبق طرح اول است.

واحد کنترل واحد جمع بندی و تولید سیگنال های کنترلی و حفاظت از واحد را انجام می دهد. واحد کنترل برای واحدهای نسخه 1 و 2 شامل: منبع تغذیه، سیستم کنترل فاز پالس (СИФУ)، المنت کنترل، تنظیم کننده ولتاژ، واحد حفاظت جریان، سنسور ولتاژ است. واحد کنترل برای واحدهای نسخه 3 دارای یک کانال اضافی (канал 2) از یک ساختار مشابه است در کانال 1 اجزای اضافی وجود دارد که عملکرد واحد را در حالت اینورتر و محافظت از واحد تریستور را در صورت خرابی یا خرابی تضمین می کند. واژگونی اینورتر СИФУ برای تبدیل ولتاژ کنترل ثابت حاصل از سیستم کنترل خودکار واحد به دنباله ای از پالس های کنترل مستطیلی فاز مربوطه که به الکترودهای کنترل تریستورها عرضه می شود، طراحی شده است. محدوده کنترل فاز پالس کنترل از 0 تا 175 el. درجه، جریان کنترل 0.5 A در ولتاژ 6 ولت. عنصر کنترل برای هماهنگ کردن خروجی سیستم کنترل با ورودی های کانال های تغییر فاز СИФУ و تنظیم مقادیر زوایای کنترل مورد نیاز توسط شرایط عملیاتی. عملکرد پایدار СИФУ با کاهش ولتاژ سوئیچینگ در شبکه تغذیه تا 10٪ مقدار دامنه و مدت زمان زاویه ای 10 el تضمین می شود. تگرگ تنظیم کننده ولتاژ برای بهبود خواص دینامیکی سیستم کنترل خودکار عمل می کند. برای کاهش ریپل ولتاژ خروجی در واحدهای اجرای 2 و کانال 1، واحدهای اجرای 3 از فیلتر LC استفاده می کنند. سنسور ولتاژ برای اندازه گیری و انتقال ولتاژ از سنسور فیدبک طراحی شده است. برای حذف حالت های اضطراری، این واحد حفاظتی را ارائه می دهد: حداکثر جریان، قطع جریان در برابر افت فاز، اضافه ولتاژ و تداخل رادیویی. حداکثر حفاظت جریان واحد در برابر جریان های اتصال کوتاه توسط یک قطع کننده مدار و یک دستگاه موجود در واحد حفاظت جریان انجام می شود. حفاظت از واحد در برابر اضافه ولتاژهای ناشی از سوئیچینگ تریستورها توسط مدارهای RC که به صورت موازی به تریستورها متصل شده اند انجام می شود. تداخل رادیویی وارد شده توسط واحد به شبکه منبع تغذیه و بار توسط خازن های فرکانس بالا سرکوب می شود. کانال 1 در واحدهای نسخه 3، هنگام کار در حالت اینورتر، توسط فیوزها از حوادث محافظت می شود.

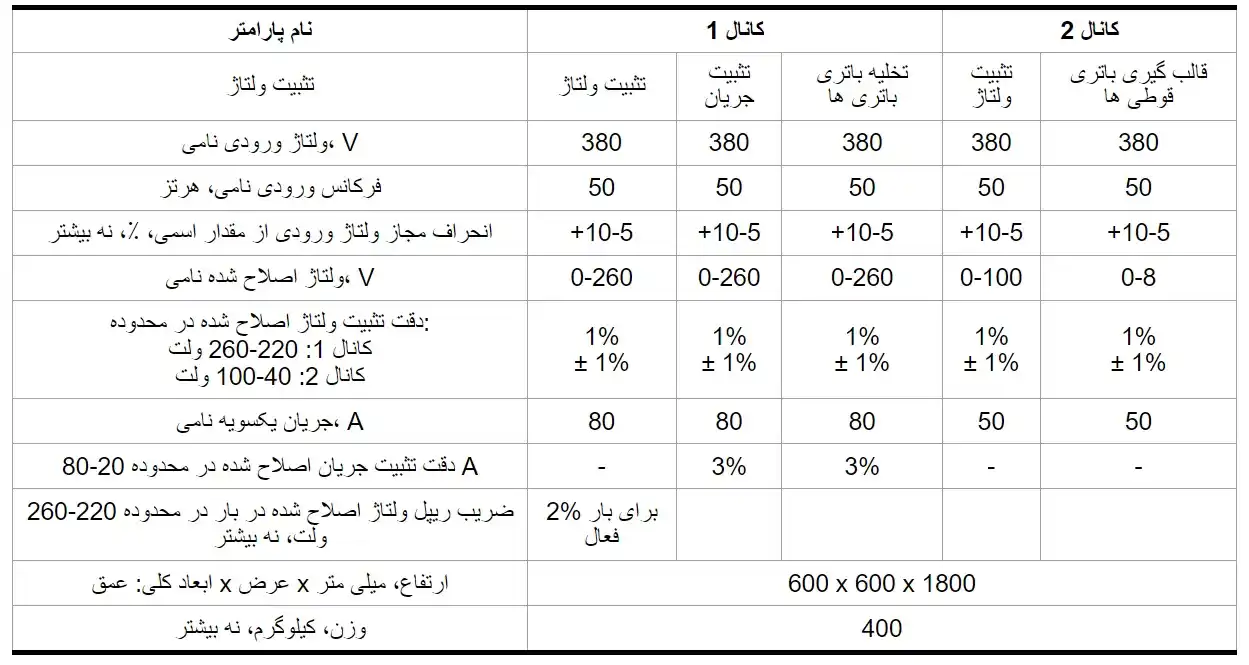

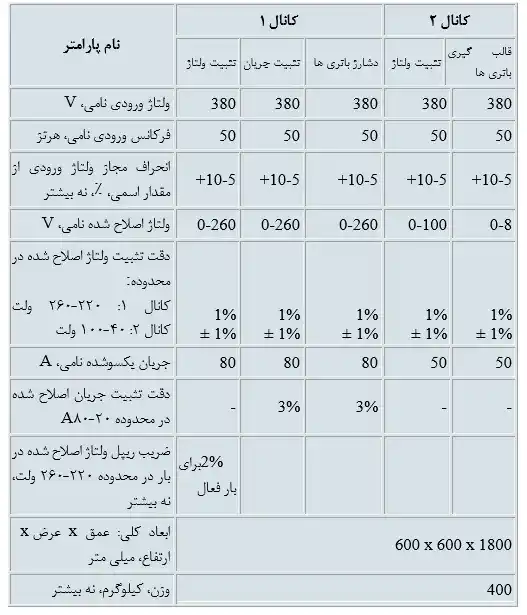

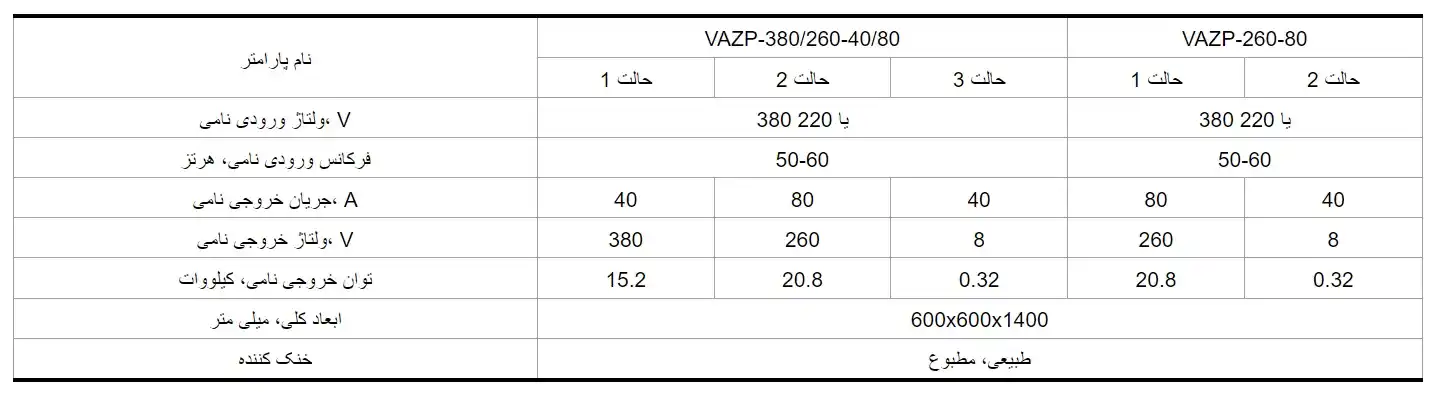

مشخصات فنی اصلی ВАЗП
