تاثیر نانورس بر تشکیل فاز مولایت در جرم های آلومینا-گرافیت

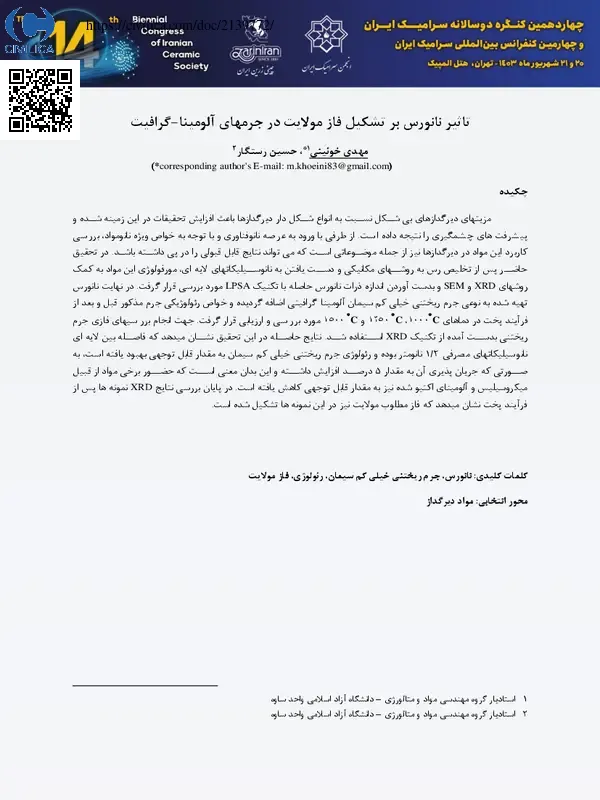

مزیت های دیرگدازهای بی شکل نسبت به انواع شکل دار دیرگدازها باعث افزایش تحقیقات در این زمینه شده و پیشرفت های چشمگیری را نتیجه داده است. از طرفی با ورود به عرصه نانوفناوری و با توجه به خواص ویژه نانومواد، بررسی کاربرد این مواد در دیرگدازها نیز از جمله موضوعاتی است که می تواند نتایج قابل قبولی را در پی داشته باشد. در تحقیق حاضر پس از تخلیص رس به روش های مکانیکی و دست یافتن به نانوسیلیکات های لایه ای، مورفولوژی این مواد به کمک روش های XRD و SEM و بدست آوردن اندازه ذرات نانورس حاصله با تکنیک LPSA مورد بررسی قرار گرفت. در نهایت نانورس تهیه شده به نوعی جرم ریختنی خیلی کم سیمان آلومینا-گرافیتی اضافه گردیده و خواص رئولوژیکی جرم مذکور قبل و بعد از فرآیند پخت در دماهای C۱۰۰۰، C ۱۲۵۰ و C ۱۵۰۰ مورد بررسی و ارزیابی قرار گرفت. جهت انجام بررسی های فازی جرم ریختنی بدست آمده از تکنیک XRD استفاده شد. نتایج حاصله در این تحقیق نشان می دهد که فاصله بین لایه ای نانوسیلیکات های مصرفی ۱/۲ نانومتر بوده و رئولوژی جرم ریختنی خیلی کم سیمان به مقدار قابل توجهی بهبود یافته است، به صورتی که جریان پذیری آن به مقدار ۵ درصد افزایش داشته و این بدان معنی است که حضور برخی مواد از قبیل میکروسیلیس و آلومینای اکتیو شده نیز به مقدار قابل توجهی کاهش یافته است. در پایان بررسی نتایج XRD نمونه ها پس از فرآیند پخت نشان می دهد که فاز مطلوب مولایت نیز در این نمونه ها تشکیل شده است.

کلیدواژه ها:

نانورس ، جرم ریختنی خیلی کم سیمان ، رئولوژی ، فاز مولایت
