تاثیر دما بر سینتیک استحاله آستنیت به مارتنزیت و خواص کششی فولاد زنگ نزن آستنیتی ۳۰۴
محل انتشار: فصلنامه مهندسی متالورژی، دوره: 27، شماره: 1
سال انتشار: 1403
نوع سند: مقاله ژورنالی
زبان: فارسی
مشاهده: 44
فایل این مقاله در 12 صفحه با فرمت PDF قابل دریافت می باشد
- صدور گواهی نمایه سازی
- من نویسنده این مقاله هستم
استخراج به نرم افزارهای پژوهشی:
شناسه ملی سند علمی:
JR_METALL-27-1_002
تاریخ نمایه سازی: 9 مهر 1403
چکیده مقاله:

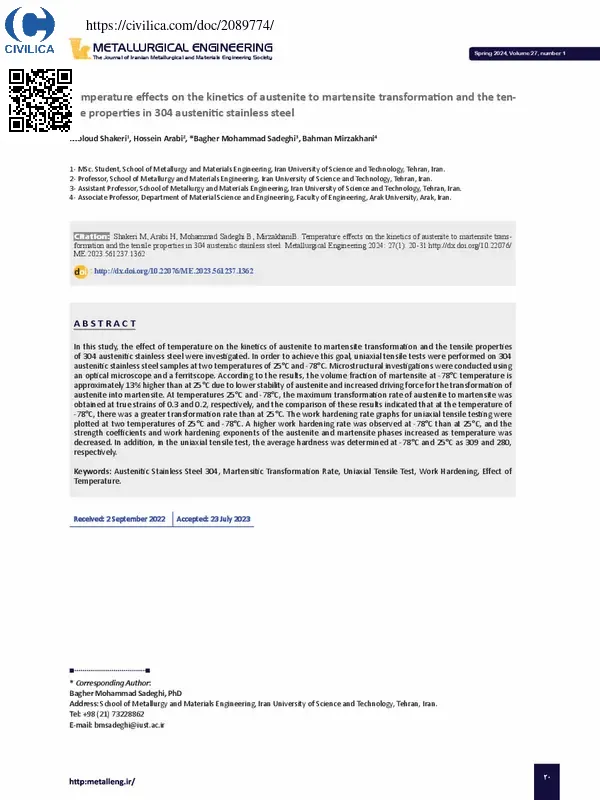

در این پژوهش تاثیر دما بر سینتیک استحاله آستنیت به مارتنزیت و خواص کششی فولاد زنگ نزن آستنیتی ۳۰۴ بررسی شد. به منظور تحقق این هدف، آزمایش کشش تک محوری بر روی نمونههای فولاد زنگ نزن آستنیتی ۳۰۴ در دو دمای ۲۵ و ۷۸ - انجام شد. بررسی های ریزساختاری با استفاده از میکروسکوپ نوری و فریتسکوپ انجام شد. نتایج نشان دادند که در دمای ۷۸ - نسبت به دمای ۲۵ به علت پایداری کمتر آستنیت و افزایش نیروی محرکه استحاله آستنیت به مارتنزیت، کسر حجمی مارتنزیت حدودا بیشتر تشکیل شده است. حداکثر نرخ استحاله آستنیت به مارتنزیت برای دماهای ۲۵ و ۷۸ - به ترتیب در کرنش حقیقی ۳/۰ و ۲/۰ بدست آمد و مقایسه نتایج بدست آمده در دو دما نشان داد که میزان حداکثر نرخ استحاله در دمای ۷۸ - نسبت به دمای ۲۵ بیشتر بود. نمودارهای نرخ کارسختی برحسب کرنش حقیقی در دو دمای۲۵ و ۷۸ - برای آزمایش کشش تک محوری ترسیم شد. نرخ کارسختی در دمای ۷۸ - نسبت به دمای ۲۵ بیشتر بود و با کاهش دما مقادیر ضریب استحکام و توان کارسختی فازهای آستنیت و مارتنزیت افزایش یافتند. همچنین مقدار میانگین سختی در آزمایش کشش تک محوری در دمای ۷۸ - و ۲۵ به ترتیب ۳۰۹ و ۲۸۰ به دست آمد.
کلیدواژه ها:
نویسندگان
مولود شاکری
دانشکده مهندسی مواد و متالورژی، دانشگاه علم و صنعت ایران،تهران،ایران.
حسین عربی
دانشکده مهندسی مواد و متالورژی، دانشگاه علم و صنعت ایران،تهران،ایران.
باقر محمد صادقی
دانشکده مهندسی مواد و متالورژی، دانشگاه علم و صنعت ایران،تهران،ایران.
بهمن میرزاخانی
گروه مهندسی مواد و متالورژی، دانشکده فنی و مهندسی، دانشگاه اراک، اراک، ایران.
مراجع و منابع این مقاله:
لیست زیر مراجع و منابع استفاده شده در این مقاله را نمایش می دهد. این مراجع به صورت کاملا ماشینی و بر اساس هوش مصنوعی استخراج شده اند و لذا ممکن است دارای اشکالاتی باشند که به مرور زمان دقت استخراج این محتوا افزایش می یابد. مراجعی که مقالات مربوط به آنها در سیویلیکا نمایه شده و پیدا شده اند، به خود مقاله لینک شده اند :
