نانو آنتن های سیستم (رکتنا Rectenna خورشیدی)

از آنجایی که نانو آنتن ها توانایی جذب زاویه ای وسیعی دارند، حتی در صورت تابش مایل خورشیدی به سطح صفحه خورشیدی میزان بازده آنها تا حد قابل توجهی حفظ می شود. این سیستم همچنین میتواند انرژی تابیده شده از طرف زمین یا همان تشعشعات زمینی که ناشی از تابشه ای روزانه خورشید به سطح زمین هستند و در طول موجهای 10 میکرومتر،یعنی فرکانس های حدود 90 تراهرتز رخ می دهند را جذب کند.به همین دلیل نانو آنتن های سیستم رکتنا خورشیدی با جمع آوری این تشعشعات درطی شب و یا در شرایط آب و هوایی بد نیز می توانند به تولید انرژی الکتریکی بپردازند .

در حال حاضر ساختارهای دیودی و آنتنی به کار رفته در رکتنا خورشیدی با استفاده از روش طرح نگار الکترونی ساخته میشوند. هر چند این روش ساخت، برای تولید در مقیاسه ای آزمایشگاهی و تحقیقاتی پر هزینه و وقت گیر است، اما اگر این ساختار ها در حجم وسیع و با روش مناسب تولید گردند، موجب کاهش هزینه و سرعت در فرآیند ساخت می شوند.لازم به ذکر است رکتنا Rectenna در سالهای اخیر خصوصا در موضوع انتقال توان در باند مایکروویو مورد مطالعه قرار گرفته است. برای نمونه در حالت تئوری برای تک فرکانس 9.2 GHz ، بیش ار 10 درصد راندمان پیش بینی شده است. البته این در حالی است که راندمان عملی ساخت این ادواد ممکن است کمی متفاوت باشد و باید در عمل مشخص گردد.آنتن دیپل با پالریزاسیون خطی و طول 2/λ که پهنای باند نسبی 11 %دارد، قادر به جمع آوری حدود pW 75.2 خواهد بود.برای همین مشخصات در صورت استفاده از آنتن با پالریزاسیون دوبل،توان pW 5.5 حاصل خواهد گردید. با توجه به پایین بودن توان دریافتی هر آنتن مستقل،استفاده از آرایه های آنتی در این سلول مرسوم می باشد که قوانین و روشهای خاص خود را نیز دارد.از آنجایی که استفاده از نانو آنتن های نوری برای جمع آوری انرژی خورشیدی ارائه دهنده یک راه حل عملی با راندمان بالا نسبت به سایر فناوری های فتوولتاییک رایج مثل پنل های خورشیدی است، منجر به توسعه سریع درصنعت نانو و مواد نوری شده است.

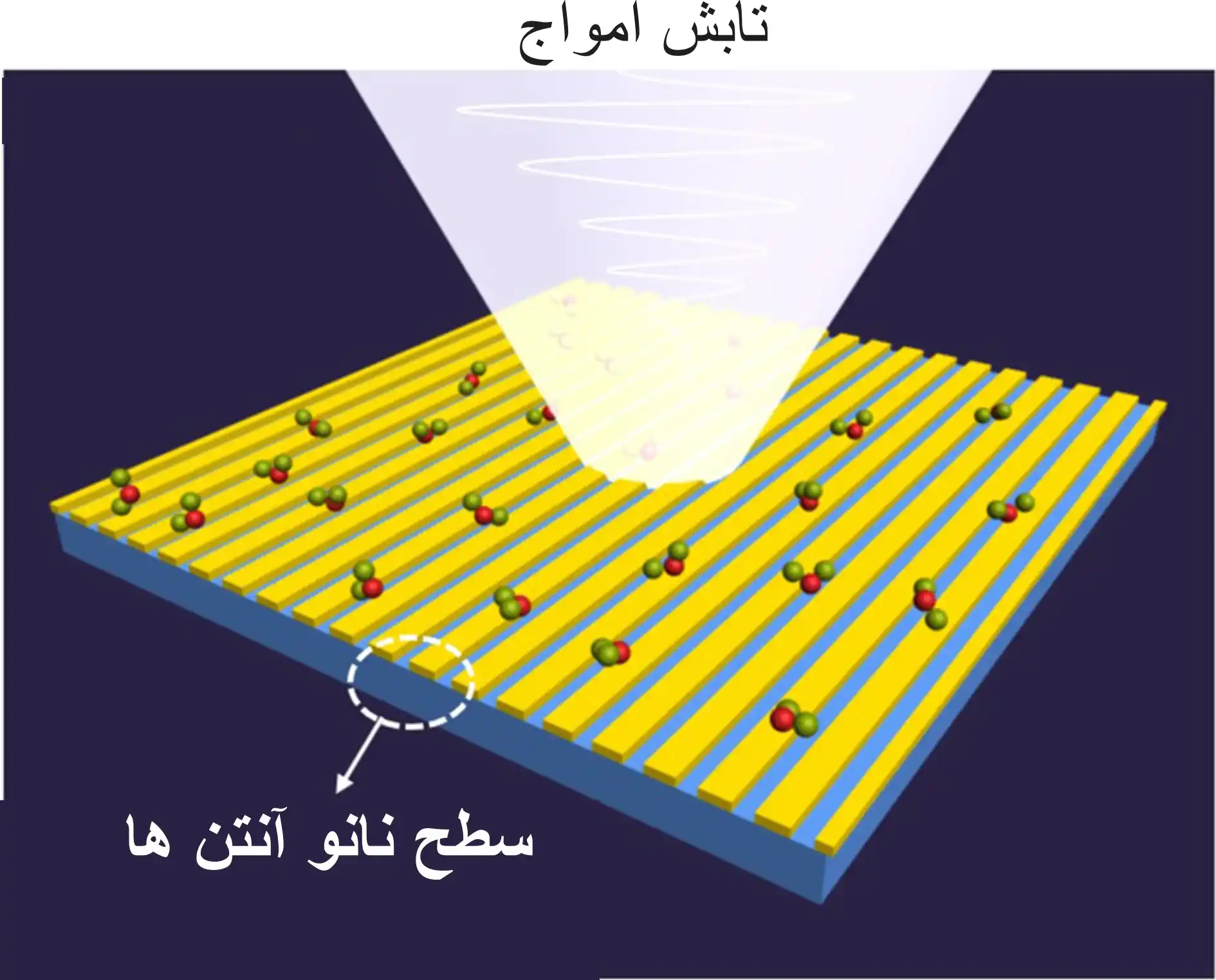

هنگامی که موج الکترومغناطیسی خورشیدی به سطح نانو آنتن برخورد میکند یک جریان متغیر با زمان روی سطح نانو آنتن ایجاد شده و در نتیجه ولتاژی در محل شکاف تغذیه آن تولید می شودنانو آنتن های سیستم رکتنا خورشیدی وسیله ای است که میتواند موج الکترومغناطیسی موجود در فضا رادریافت کند .جهت ریافت موج الکترومغناطیسی خورشیدی توسط آنتن باید ابعاد آنتن در مرتبه ای از اندازه طول موج ورودی به سطح آن باشد، لذاجهت دریافت تابش های خورشیدی که طو ل موج های ناحیه فروسرخ،مرئی و فرابنفش را شامل میشوند به آنتنی با ابعاد نانومتر نیاز است .از آنجایی که استفاده از نانو آنتن های نوری برای جمع آوری انرژی خورشیدی ارائه دهنده یک راه حل عملی با راندمان بالا نسبت به سایر فناوری های فتوولتاییک رایج مثل پنل های خورشیدی است، منجر به توسعه سریع درصنعت نانو و مواد نوری شده است.از این رو با جایگذاری یکسو سازی مناسب در محل شکاف تغذیه نانو آنتن، توان DC مطلوب تولید می گردد .در سیستم رکتنا Rectenna خورشیدی میلیون ها عدد نانو آنتن به همراه یکسو ساز مناسب در کنار یکدیگر قرار میگیرند و هر یک به صورت جداگانه به تولید انرژی الکتریکی با استفاده از نور خورشید می پردازند.تبدیل انرژی نورانی خورشید که توسط آنتن جذب گردیده است، توسط یکسو ساز مناسب صورت می گیرد. دیود های مناسب این رنج فرکانسی 12MIM ها می باشند.این دیود باید بتواند در فرکانسهای بیش از 30 تراهرتز کار کند. دیود شاتکیکه یک دیود نیمه هادی با افت ولتاژ پایین و سرعت پاسخدهی نسبتا سریع می باشد توانایی یکسوسازی و آشکارسازی سیگنالهای با فرکانس تا 5تراهرتز را دارد. دیود MIM به دلیل زمان تونلزنی فمتوثانیه ای و افزایش چشمگیر سرعت پاسخ دهی، میتواند به عنوان جایگزینی برای دیود شاتکی در ناحیه فرکانسی فروسرخ و مرئی به کار رود.

از آنجایی که نانو آنتن ها توانایی جذب زاویه ای وسیعی دارند، حتی درصورت تابش مایل خورشیدی به سطح صفحه خورشیدی میزان بازده آنها تاحد قابل توجهی حفظ می شود. این سیستم همچنین میتواند انرژیتابیده شده از طرف زمین یا همان تشعشعات زمینی که ناشی از تابش های روزانه خورشید به سطح زمین هستند و در طو ل مو جهای 10 میکرومتر،یعنی فرکانس های حدود 90 تراهرتز رخ می دهند را جذب کند.

به همین دلیل نانوآنتن های سیستم رکتنا خورشیدی با جمع آوری این تشعشعات درطی شب و یا در شرایط آب و هوایی بد نیز می توانند به تولید انرژی الکتریکی بپردازند .در حال حاضر ساختارهای دیودی و آنتنی به کار رفته در رکتنا خورشیدی با استفاده از روش طرح نگار الکترونی ساخته میشوند. هر چند این روش ساخت، برای تولید در مقیاسهای آزمایشگاهی و تحقیقاتی پرهزینه و وقت گیر است، اما اگر این ساختارها در حجم وسیع و با رو ش مناسب تولیدگردند، موجب کاهش هزینه و سرعت در فرآیند ساخت می شوند.

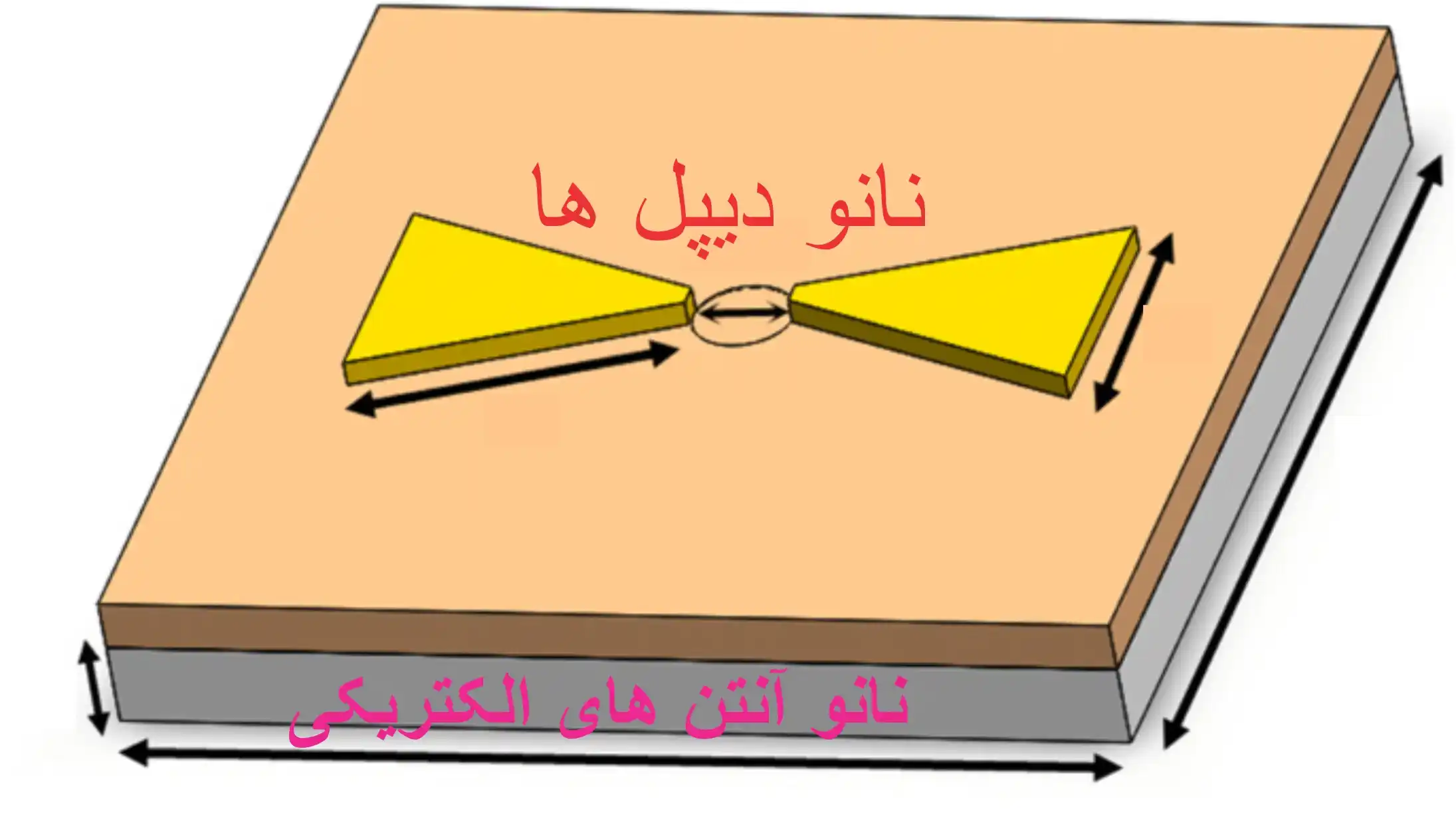

(نانو Rectenna ) نحوه ساخت و کاربردها:

ترکیب آنتن های نوری در کنار سیستم یکسو ساز مناسب که به اختصار Rectenna نامیده می شود در سالهای اخیر در جهت تبدیل انرژی نورانی خورشید به انرژی الکتریکی معرفی شده و به سرعت در حال توسعه و تحقیق می باشد. در حالی که راندمان سلو لهای خورشیدی رایج در بازار دربهترین حالت حدود 30 درصد است، راندمان دو الی سه برابر این مقدار برای Recten ها قابل حصول می نماید. لازم به ذکر است رکتنا Rectenna در سالهای اخیر خصوصا در موضوع انتقال توان در باند مایکروویو مورد مطالعه قرار گرفته است. برای نمونه در حالت تئوری برای تک فرکانس 9.2 GHz ، بیش ار 10 درصد راندمان پیش بینی شده است. البته این در حالی است که راندمان عملی ساخت این ادواد ممکن است کمی متفاوت باشد و باید در عمل مشخص گردد.آنتن دیپل با پالریزاسیون خطی و طول 2/λ که پهنای باند نسبی 11 %دارد، قادر به جمع آوری حدود pW 75.2 خواهد بود.برای همین مشخصات در صورت استفاده از آنتن با پالریزاسیون دوبل،توان pW 5.5 حاصل خواهد گردید. با توجه به پایین بودن توان دریافتی هر آنتن مستقل،استفاده از آرایه های آنتی در این سلول مرسوم می باشد که قوانین و روشهای خاص خود را نیز دارد.
