بررسی رفتار میکرومکانیک فریت و مارتنزیت در فولادهای دوفازی

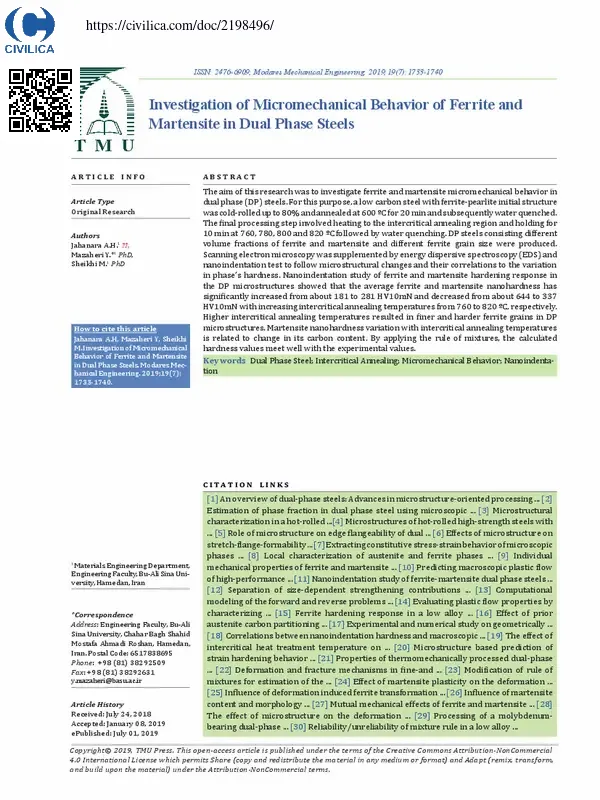

هدف از این پژوهش، بررسی رفتار میکرومکانیک فریت و مارتنزیت در فولادهای دوفازی بود. بدین منظور یک فولاد کم کربن با ساختار اولیه فریتی- پرلیتی تا۸۰% نورد سرد و آنیل متعاقب در دمای C°۶۰۰ به مدت ۲۰دقیقه و کوئنچ در آب شد. مرحله پایانی فرآوری شامل گرمایش تا ناحیه بین بحرانی و نگهداری در دماهای ۷۶۰، ۷۸۰، ۸۰۰ و C°۸۲۰ به مدت ۱۰دقیقه و کوئنچ در آب بود. فولادهای دوفازی با کسرهای حجمی فریت و مارتنزیت متفاوت و اندازه دانه های فریت مختلف تولید شد. تغییرات ریزساختاری و ارتباط آنها با تغییرات سختی فازها به کمک میکروسکوپ الکترونی روبشی مجهز به طیف سنج توزیع انرژی و آزمون نانوفرورونده بررسی شد. مطالعه نانوفرورونده پاسخ سختی فریت و مارتنزیت در ریزساختارهای دوفازی نشان داد که با افزایش دمای آنیل بین بحرانی از ۷۶۰ به C°۸۲۰ متوسط نانو سختی فریت و مارتنزیت به ترتیب از ۱۸۱ به ۲۸۱ویکرز افزایش و از ۶۴۴ به ۳۳۷ویکرز کاهش می یابد. دماهای آنیل بین بحرانی بالاتر به دانه های فریت ریزتر و سخت تر در ریزساختارهای دوفازی انجامیده است. تغییرات نانوسختی مارتنزیت با دماهای آنیل بین بحرانی به تغییرات محتوای کربن مارتنزیت مرتبط شد. با اعمال قانون مخلوط ها، مقادیر سختی محاسبه شده تطابق خوبی با مقادیر اندازه گیری شده داشت.

کلیدواژه ها:

Dual phase steel ، Intercritical annealing ، Micromechanical behavior ، Nanoindentation ، فولاد دوفازی ، آنیل بین بحرانی ، رفتار میکرومکانیک ، نانوفرورونده
