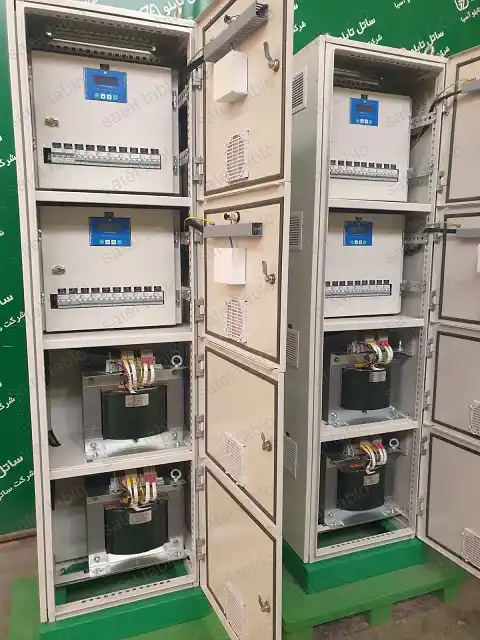

تابلو برق ایزوله بیمارستانی

تابلو برق ایزوله بیمارستانی یکی از مهم ترین اجزای زیرساخت الکتریکی در مراکز درمانی است که نقش حیاتی در تامین ایمنی و پایداری برق رسانی به بخش های حساس مانند اتاق عمل، ICU و CCU دارد. این تابلوها بر اساس سیستم ایزوله (IT System) طراحی می شوند تا در صورت بروز خطاهای الکتریکی مانند نشتی جریان، عملکرد تجهیزات حیاتی بدون وقفه ادامه یابد.

در سیستم ایزوله، نقطه نول ترانسفورماتور به زمین متصل نمی شود، بلکه از طریق مقاومت یا دستگاه LIM (Line Isolation Monitor) به زمین وصل است. این طراحی باعث می شود در صورت بروز اتصال اول، جریان قطع نشود و هشدار لازم از طریق LIM صادر گردد. این ویژگی، زمان کافی برای رفع خطا بدون اختلال در عملکرد تجهیزات پزشکی را فراهم می کند.

تابلو برق ایزوله بیمارستانی شامل مدارهای تفکیک شده برای روشنایی، پریزها، تجهیزات حیاتی، و سیستم های اضطراری است. اجزای آن شامل کلیدهای محافظ جان (RCD)، فیوزهای حفاظتی، ترانسفورماتور ایزوله، و تجهیزات مانیتورینگ دائمی می باشد. همچنین، این تابلوها باید با استانداردهای بین المللی مانند IEC 60364 و NFPA 99 مطابقت داشته باشند.

طراحی، نصب و نگهداری تابلو برق ایزوله باید توسط متخصصان برق پزشکی انجام شود تا ایمنی بیماران، پرسنل و تجهیزات تضمین گردد. این تابلوها نقش کلیدی در جلوگیری از شوک الکتریکی، قطع ناگهانی برق، و اختلال در عملکرد دستگاه های حیاتی دارند.
